近年来，发展高丰度稀土Ce基永磁材料是推动我国稀土资源平衡利用的重要举措。然而，Ce元素价态的可变性导致磁体在制备过程中的冶金行为发生显著改变，这对于磁体的最终性能也产生了重要影响。

近期，广东省科学院资源利用与稀土开发研究所联合杭州电子科技大学、北京航空航天大学及华南理工大学针对烧结钕铁硼磁体和热变形钕铁硼磁体中REFe2相的析出形式及其对磁性能的影响展开了深入研究。研究表明，顺磁性REFe2在传统烧结过程中能促进磁体液相烧结，进而充分发挥隔绝主相晶粒间磁耦合效应。但在纳米晶热变形磁体中，则是以大块团聚颗粒的形态存在，在热变形过程中严重影响了主相晶粒的择优取向生长，并削弱了磁体的织构组织分布和磁各向异性。该项工作进一步揭示了REFe2在烧结和热变形磁体中的相析出行为，理清了不同状态REFe2相在反磁化过程的作用机理，这对设计和开发高性能Ce基稀土永磁材料具有重要意义。

相关研究结果以“Exploring the distinctive role of REFe2（RE＝rare earth）　phase in sintered and hot－deformed Ce－containing Nd－Fe－B magnets”发表于　Scripta Materialia。论文的第一作者为广东省科学院资源利用与稀土开发研究所廖雪峰博士，周庆高级工程师和赵利忠教授为共同通讯作者。该工作还得到了刘仲武教授及吴煜烨副教授等人的指导和帮助。

上述工作得到了国家重点研发计划、国家自然科学基金、中国博士后科学基金、广东省自然科学基金及广东省科学院专项资金的资助。

原文链接：https：//doi.org.10.1016/j.scriptamat.2024.116005　

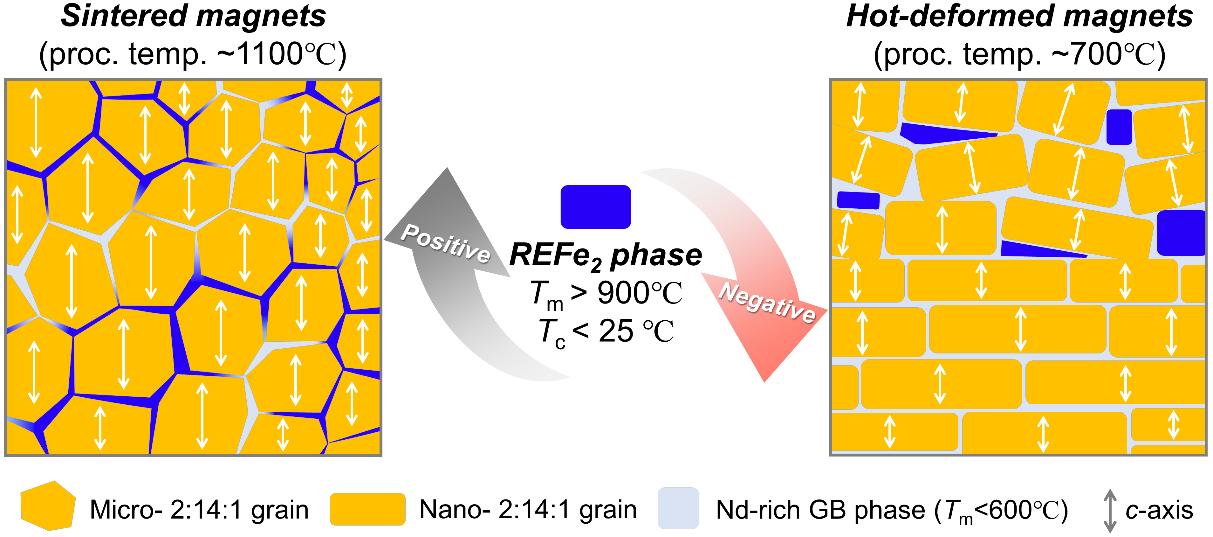

REFe₂相在烧结和热变形Ce磁体中的不同作用机制示意图
